ハンダごての使い方(基本編)
今回は電気製品の修理で重要な工具である「ハンダごて」の使い方を紹介したいと思います。
dc15e258.jpeg ハンダごては主に電子部品や配線を基盤などに取り付け、または取り外しを行うときに使う工具です。
高温でハンダを溶かし、溶けたハンダで電子部品などを接着します。
ハンダごては高温になるため、使用時には専用の台を使います。

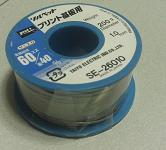

fa7a8f9a.jpeg ハンダは鉛やスズを主成分とした合金で、各金属の含有率が違うさまざまなハンダがあります。
使用用途に応じて適切なハンダを選ぶことが望ましいです。
  ◆ハンダの付け方(電子部品編)
handa1.png まず、電子部品を基盤に刺します。
次に右の図のように電子部品が基盤の下になるようにします。
すると、電子部品の線が飛び出るので、その線の根元に高温になったハンダごてを当てます。
次にハンダごてを当てている状態でハンダも線の根元に当てます。ある程度の量のハンダが溶けたらハンダごてとハンダを根元からはなします。
少し時間が経つとハンダが固まります。
handa2.png 固まったハンダがの左の図の左側のようになっていればハンダ付けの成功です。
右側のようになってしまうと接触不良を起こし、電気が流れない場合があるので、再度付け直してください。

ちなみに大きい部品を先に付けてしまうと、小さい部品を付けにくくなるので、基本的に小さい部品からハンダ付けをしましょう。
◆ハンダ付けのコツ
先にハンダごてを当て、それからハンダを流すことが重要なポイントとなります。
ハンダ付けする部分(基盤や部品)の温度が低いと、ハンダが馴染みにくい(ハンダが上手く乗らない)ので、ある程度、ハンダごてを当てて、温めてからハンダ付けすると比較的、失敗しにくいです。
また、一度ハンダ付けをしたハンダ(使用済みの古いハンダ)はネバネバとした状態になり、固まったハンダに「トゲ」ができてしまうので注意が必要です。
